具体参数

产品特点

1、13米天线是一套高轨卫星地面信关站，用以完成对高轨卫星的测控管理、天基测控与数据中继等任务；

2、天线反射面采用本方案采用环焦抛物面天线，环焦天线的主反射面为偏轴抛物面，副反射面由一段椭圆弧围绕与椭圆相交的直线旋转而得到的旋转曲面。由于抛物面偏轴，环焦天线的馈源对副反无遮挡，也基本消除了副反对馈源喇叭的回射。馈源喇叭和副反靠得很近，有利于在宽频带内降低天线旁瓣、驻波比，提高天线效率；

3、馈源采用单喇叭多模馈源方案，具有结构尺寸紧凑、零深好、效率高等显著优点，主要由波纹喇叭、TE21差模跟踪网络、宽带圆极化器、正交模耦合器(OMT)、频率双工器、发阻滤波器和带阻滤波器等组成.

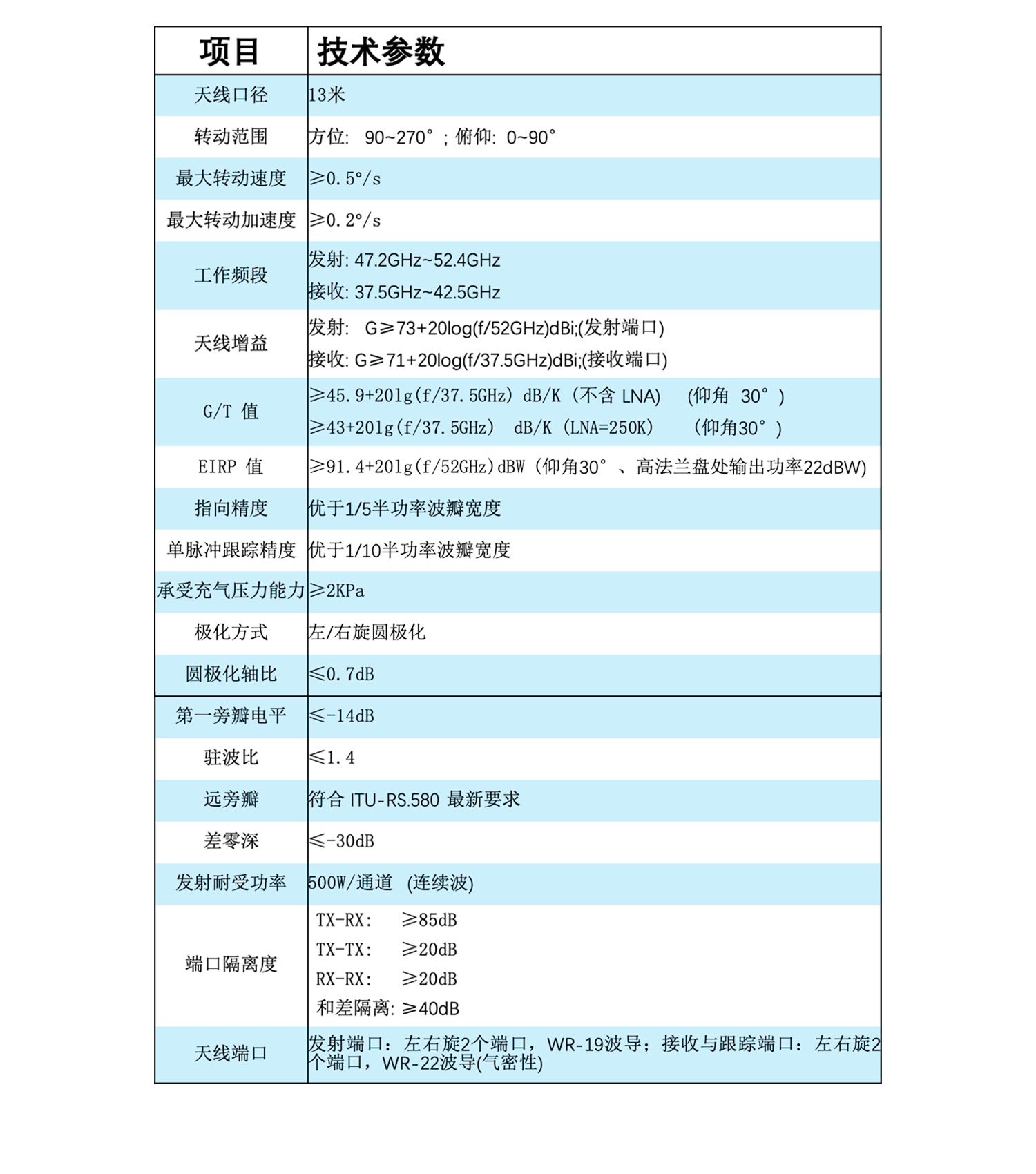

主要技术指标
